模具制造

MOLD MANUFACTURING

模具

FERROUS AND NON-FERROUS MOLDS

我们从事生砂模、自硬砂用模、重力模、壳模、冷芯盒用模等铸模的设计和制作。此外运用3D扫描仪进行反向工程,还能对无图纸、数据的现有老旧模具进行翻新制作。运用丰富的经验和完善的设备,根据规格、用途和成本要求,提供高附加值的最佳的优化形状方案和模具设计。

应用与业绩示例

量产铸模/壳模/试做模具

机械木模

WOODEN PATTERNS

该部门自创业以来获得的广泛的信赖与业绩。尤其擅长大型木型,由能工巧匠使用数控加工机器制作而成。从事各类船体结构铸件木型、各类机械铸件木型、泵部件等木模的制作。从手掌大小到几米长的大型木型均可承接。还从事游乐园等立体招牌、立体造型用模型(发泡苯乙烯、发泡聚氨酯)的机械加工。

应用与业绩示例

各类船体结构铸件⽊模/各类机械铸件⽊模/泵部件/各类⽴体造型物

树脂模

RESIN MOLDS

在环氧树脂中添加铝粉形成“金属树脂”,将其注入形状与成型品相同的模具周围来制作模具。与木型相比具有更高的耐久性,因此经常被用于产量较低的量产模具,适合小批量试制生产。它比模具便宜,只要有主型就能在很短的交期内制作完成,且具有便于模具修整和形状更改的特点,适用于耐久性要求高于木型、且不能像模具那样花费成本与时间的用途。

应用与业绩示例

农业机械/工业机械/建筑机械/汽车机械/美术设计相关

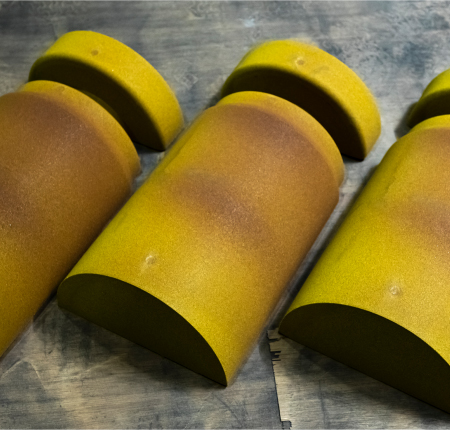

壳模

SHELL MOLDS

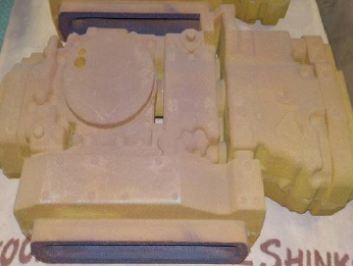

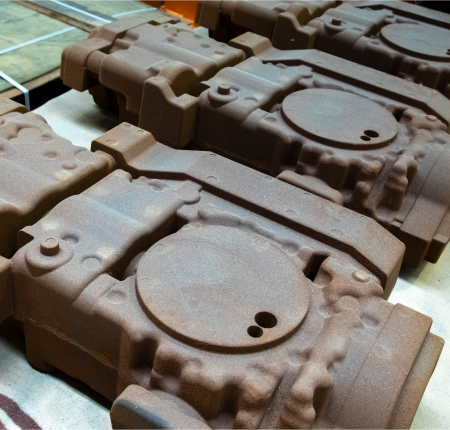

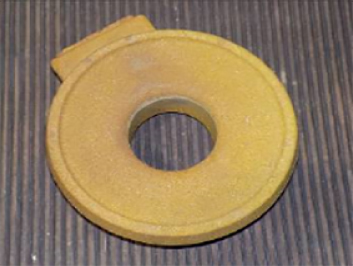

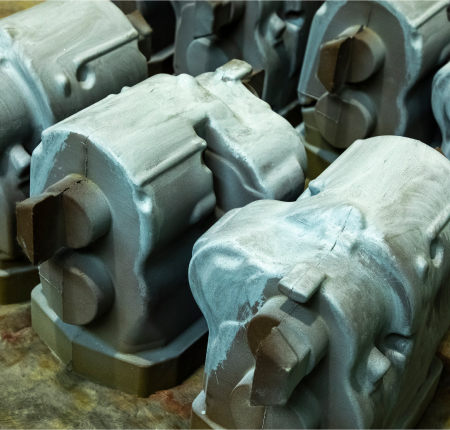

添加有多种树脂的铸造砂“RCS(树脂涂覆砂)”在经过加热的模具中热硬化得到的铸模。制造所需壳模在本社工厂内一站式生产,从而实现了高精度。拥有日本国内最大规模的大型垂直翻转壳模造模机,还可用于特殊大型外壳(最大150 kg)。也可利用主要用于试制模具的冷芯盒制芯机承接订单。

应用与业绩示例

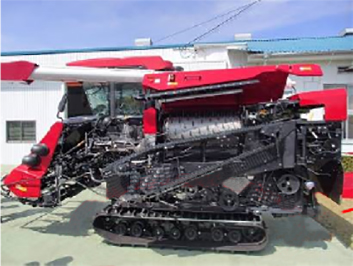

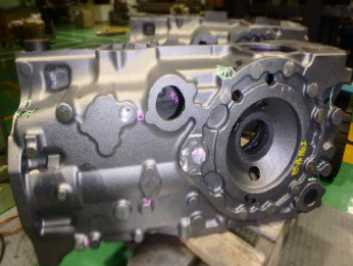

农业机械履带部分·发动机部分

向铸造企业客户供应壳模,经过铸造后向农业机械厂家供货

农业机械履带部分·发动机部分

毛坯

MATERIAL

数字化快速铸造

无需模具的光固化成型品精密铸造工艺

收到3D数据后最快两周可交付!

数字化快速铸造是高知机型⼯业独有的铸件毛坯制作工艺。使用客户提供的3D数据输出光固化成型品并以此为主模,因此无需铸造专用的两面分割式模具,可在很短的交期内完成毛坯制作。推荐用于试制品、演示说明用主模、铸模和短期内需要的毛坯。支持SC、SCW、FC、FCD、SCS、AC等材质。

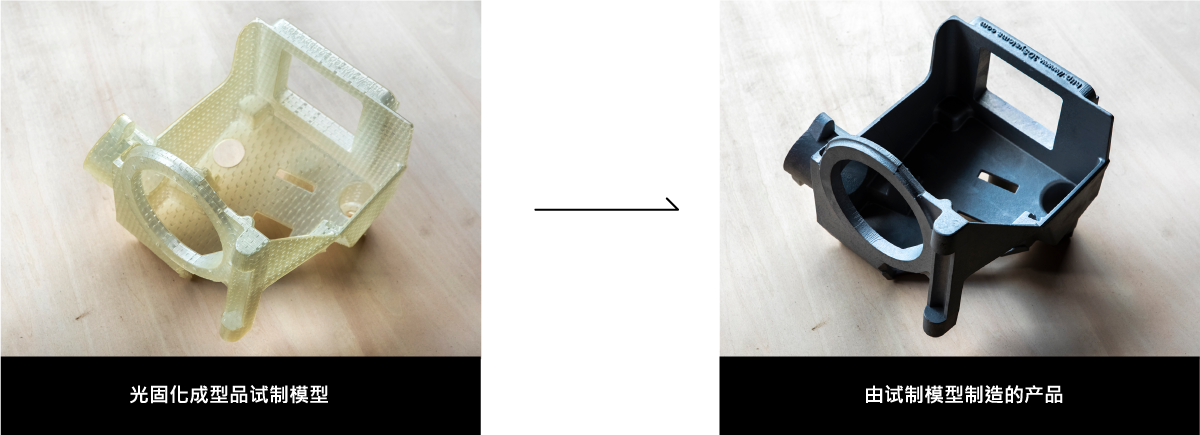

Laser molding prototype models / From prototype models to products

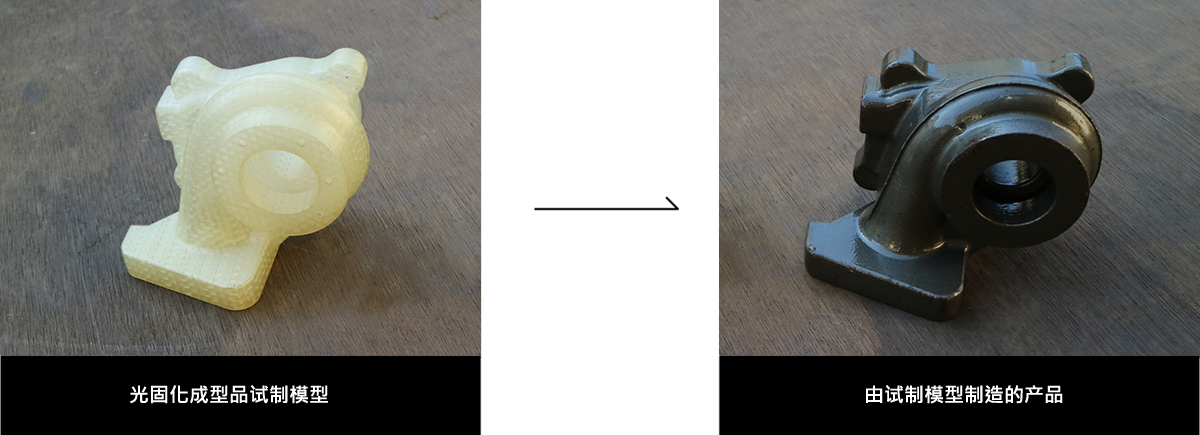

Laser molding prototype models / From prototype models to products

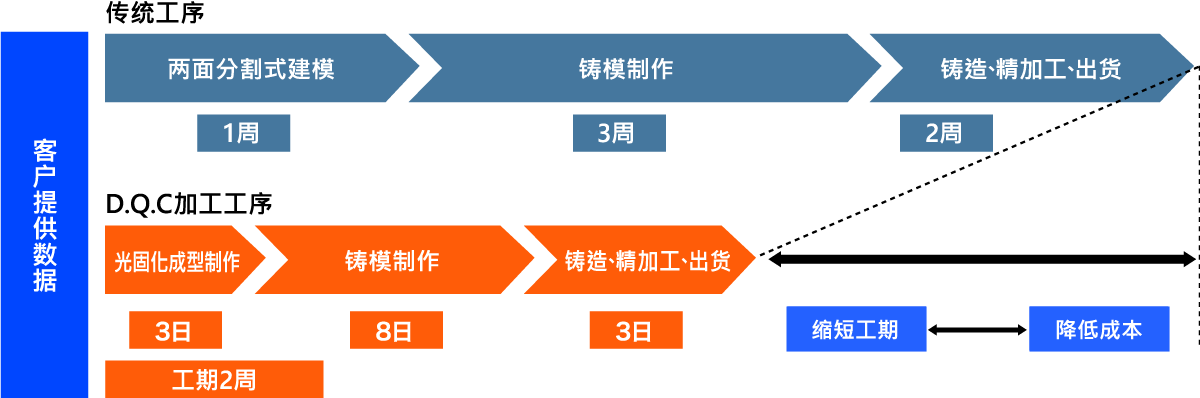

传统试制工艺与D.Q.C工艺的对比(到毛坯为止)

模具制作

  • 成本/不变
  • 交期/最快6周
  • 尺寸精度/Φ100±1.0
  • 采用两面分割,因此可能有错型和偏芯
  • 加工余量、拔模角等建模需要时间

D.Q.C制作

  • 成本/模具制作费的1/3
  • 交期/即使是复杂形状最快只要2周
  • 尺寸精度/Φ100±0.5
  • 直接使用客户提供的毛坯数据,无需再建模即可得到形状完全一致的毛坯
  • 不可能发生错型和偏芯

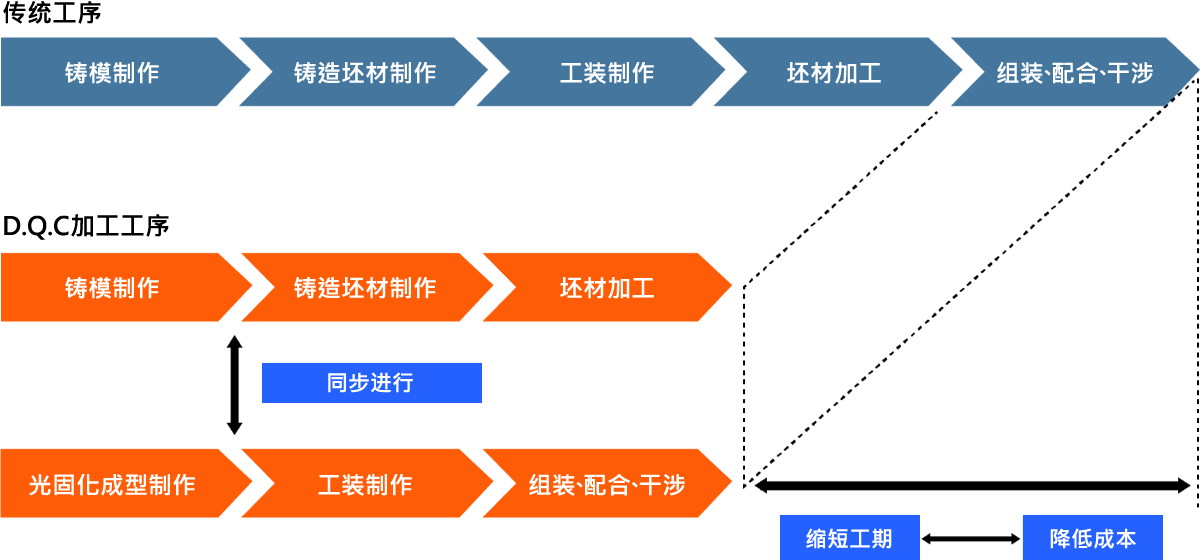

降低成本提案示例

采用光固化成型快速投产,降低综合成本

关于机械设备

光固化成型机 SLA-7000

对光硬化性树脂进行紫外线激光照射和层压成型的装置。
工件尺寸 : X500 ×Y500 ×Z550(mm)

新业务

NEW BUSINESS

建筑五金

Architectural Hardware

近年来,对用于建筑和桥梁的铸钢部件,考虑到高性能化、轻量化、设计(外观)性等的优化产品设计需求越来越高。高知机型工业运用无需模具的光固化成型品精密铸造工艺(数字化快速铸造)专门知识,在设计研究阶段提供最终产品(铸钢件)。本公司的独有系统不仅可以通过优化实现高强度和高韧性,在速度方面也有远胜于其他公司。运用超过50年的模具制造专门知识来生产铸钢模具,通过中国大连事务所开展海外采购,还可交付优质的铸钢最终产品(量产产品)。为客户提供设计、开发、试制、采购的一站式服务。

示例 ⼤阪时尚品牌大楼建筑五金

兼顾视觉美观与强度

2020年2月,全球著名的时尚品牌商店在大阪开业。在实现独特的整面玻璃精美外观的过程中,建筑设计师对建筑五金提出了精美的铸纹、具备物性强度、硬度和抗震性、将造型玻璃固定在一起的要求。为了实现支撑玻璃的内部结构可视化的建筑设计,在追求功能美的基础上,还需要兼备“视觉美观”。

在观察实物的同时,完善设计细节

我们将图纸数据3D打印成立体光固化成型品,在协商阶段提交给客户,一边观察一边进行细节研究和修改,最终产品的设计得到了客户确认,建筑设计师也给予了认可。我们请客户当场确认与实物相同的形状,所以此后也没有发生投诉,且客户对做工给予了高度评价。

建筑五金用材质的特点

普通五金件是SS材质焊接接合品和FCD材质等铸件,而本公司推荐采用SCW材质铸件。
原因是在高强度要求下FCD材质会开裂,而SCW材质不会开裂。此外虽然两者都是⼀体式铸件,但是SCW材质可焊接,因此具有现场作业时易操作的优点。
此外,SS材质采用线性外观设计,因此有些结构必须采用焊接接合,而本公司建议改用SCW材质的曲⾯一体式铸件。在结构变更时使用光固化成型品,从设计阶段开始就可以同步进行具体确认。

焊接结构用铸钢件(SCW) 普通结构用轧钢材(SS) 球墨铸铁件(FCD)
外观设计 自由度大 线性 自由度大
焊接 ×
开裂
结构 铸造一体 焊接接合 铸造一体
